河道工程施工圖會審意見落實情況（程源公司積極參與）

河道工程施工圖會審意見落實情況：

2019年7月22日下午，省引江濟淮集團公司合肥建管處組織召開了江淮溝

通段J009-1、J009-2（河渠）標工程的河道工程施工圖會審專題會議，下面對會

審會議中提出的意見建議落實情況作說明。

1、為使相關工作能夠有據可查，請按照設計合同約定，及時提供河渠部分設計圖紙。

設計落實：根據本次施工圖會審專題會議意見修改完善施工圖后立即提供正式施工圖。

2、渠系建筑物各種設備較多，為便于按照圖紙進行采購，請分批提供渠系交叉建筑物施工圖。

設計落實：施工單位依據招標設計成果，盡快確定設備生產廠家，將本工程涉及的水力機械、金屬結構、電氣等設備的詳細設計參數提供設計單位，我公司將加強與參建各方對接，根據現場施工進早分批提供渠提供渠系交叉系交叉建筑物筑物施工圖。（泰安市程源排水工程材料有限責任公司參與中）

3、針對“工程安全監測”相關內容，建議在施工圖上進行標注和補充說明。

設計落實：本工程渠系交叉建筑物筑物的工程安全監測施工圖我公司設計，即將提供的渠系交叉筑物施工圖中包含該部分中包含該部分設計內容。河道部分工程安全監測由其它設計單位承擔，請業主聯系、對接、督促。

4、河道三級生態護坡形式需明確。

設計落實：已在《總平面布置》、《河道防護道防護結構圖》中明確河道三級生態護坡形式。

5、J009-1施工總說明中明確了新建排水溝（撇洪溝）7條，但“撇洪溝平面布置圖”上卻只標注了6條，請明確新建排水溝數量。

設計落實：新建排水溝水溝以施工圖《江淮溝通段江淮溝通段J009-1（河渠）標撇洪溝平面布置圖》為準。J009-2標要求相同6、請明確J009-2如何處理相鄰棄土區間連接部位。

設計落實：在招標及施工圖設計過程中，經過充分征求地方意見，為了方便棄土區復耕對棄土區進行微調位置、合并連片等整合，但仍保留原有棄土區編號所以合并連片的相鄰棄土區

相鄰棄土區實質為1個棄土區，不存在連接部位。J009-1標要求相同。

7、根據現場施工進度安排，請盡快提供J009-2棄土場箱涵結構施工圖紙。

設計落實：已經調整設計工作重點，設計將優先出版穿越棄土場箱涵結構施工圖。

8、進一步明確如何控制J009-2棄土場的堆渣高度。

設計落實：棄土場的堆渣高度依據現場地形，滿足棄土場后期復耕要求，棄土場頂面基本平整，堆渣高度與招標文件要求大致相同。J009-1標要求相同。（泰安市程源排水工程材料有限責任公司參與中）

9、根據現場施工進度安排，請盡快提供J009-2河渠右岸交叉建筑物中楊大莊跌水的施工圖紙。

設計落實：已經調整設計工作重點，設計將優先出版楊大莊跌水施工圖。

10、J009-2請設計明確表土剝離堆存區域的攔擋措施及形式。

設計落實：原設計本工程表土剝離和表土回覆采用騰挪施工工序，剝離的表土一般無需臨時堆放。若施工單位在具體實施中施工組織方案發生變化，剝離的表土需臨時堆放，請按以下要求執行：剝離的表土堆放時間短于堆放時間短于1個月的可直接采用彩條布覆蓋；堆放時間超1個月的采取臨時攔擋（碼放袋裝土或土工布包裹）、覆蓋、排水等臨時防護措施；堆放時間超過半年的應采取臨時綠化措施（可播撒狗牙草籽））。J009-1標要求相同

11、J009-2撇洪溝布置在征地紅線以內，建議距紅線內側50cm處，沿線設置“攔渣土埂”。

設計落實：可以根據現場調整。J009-1標要求相同。

12、河道橫斷面圖中部分中標注坡頂標高與其對應標注寬度，兩者有沖突時，施工應怎樣控制？

設計落實：本工程施工圖中當“橫斷面圖中標注坡頂標高與其對應標注寬

注寬度”時，請按《河道橫斷面圖》說明“8、圖中標注的坡頂高程一般為管護道路中心高程，施工中根據管護道路現場放樣豎曲線平順連接的

接的要求，可微調坡頂高程及與其相連的邊坡長”結合上下游及現及現狀地形，行微調坡頂高程及與其相連的邊坡長。J009-1標、J009-2標要求相同。

13、請明確河道護結構圖中順坡向排水溝的高程。

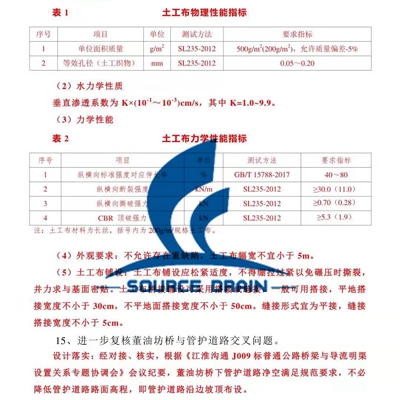

設計落實：順坡向排水溝高程與管護道路外側截水溝高程、平面相對位置相關，而管護道路外側截水溝高程與現狀地面高程相適應，所以各處順坡向排水溝高程并非某一固定值。施工中根據管護道路外側截水溝高程、雙壁波紋管5%坡度反算各處順坡向排水溝高程。J009-1標、J009-2標要求相同。
